Словарь метаданных документно-ориентированной информационной системы

| рубрика: Проектирование | автор: chief_editor
Метки:

Роман Чернышев, 2001

Назначение

Словарь метаданных (CM или Metadata dictionary, MD) служит для связи объектов предметной области (документов) со структурой их хранения в БД. Любой тип документа, используемый в системе, должен быть описан в СМ до начала его использования приложениями. На базе словаря строятся другие базовые службы системы, такие как служба разграничения прав доступа к документам и/или их атрибутам и учетная схема.

Кроме того, словарь метаданных является дополнительным способом взаимодействия и документирования системы для групп разработчиков, работающих над разными ее сегментами.

Устройство

СМ представляет собой иерархическую структуру, в узлах которой хранится информация о документах, атрибутах и объектах БД (таблицы, колонки) обеспечивающих их хранение.

Рис. 1 Концептуальная модель MD.

Сущность NodeType содержит полный перечень возможных типов узлов СМ.

Атрибут Назначение
TypeID Primary Key
Tag Код
Name Название для UI

Сущность MD представляет собой собственно реестр классов документов и их атрибутов.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя
TypeID Тип узла
Name Название для UI
Tag Кодовое название
SchemaName Название схемы владельца объекта
TabName Название таблицы (или пакета для узлов типа NT_METHOD)
ColName Название колонки или процедуры
RefLink Для атрибута-ссылки ID узла в CM c описанием типа документа
Note Комментарий

Типы узлов и их назначение

Ниже приведен перечень всех возможных типов узлов и описание их назначения. Типы узлов заносятся в таблицу при установке системы и не изменяются в процессе эксплуатации системы.

NT_DOC

Узел типа NT_DOC является корневым в описании класса документа. Узлы NT_DOC могут располагаться только на нулевом уровне иерархии (ParentID is NULL) и не могут содержать в себе другие узлы этого же типа. Все дочерние узлы интерпретируются как атрибуты данного класса документов. В колонках SchemaName, TabName должно содержаться имя главной таблицы класса. Главной считается таблица, в которой содержится атрибут или атрибуты составляющие первичный ключ (идентифицирующий атрибут).

Назначение атрибутов MD при описании узла NT_DOC.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NULL
TypeID 1
Name Название класса документов
Tag Кодовое имя класса
SchemaName Название схемы владельца главной таблицы класса
TabName Название главной таблицы документа
ColName Не используется, всегда NULL
RefLink Не используется, всегда NULL
Note Комментарий для класса документов

NT_KEY

Узел является идентифицирующим атрибутом (PRIMARY KEY) или его частью. Может быть вложен в узлы типа NT_DOC, NT_COMPOUND и NT_DETAIL. На сегодняшний день в системе принята политика формирования суррогатных ключей для всех сущностей, поэтому, скорее всего каждый класс документов будет иметь только один атрибут NT_KEY. По той же причине, атрибуты типа NT_KEY не должны выносится на уровень пользовательского интерфейса. Не может содержать дочерних узлов.

Назначение атрибутов MD при описании узла NT_KEY.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL и содержит ссылку на узел типа NT_DOC, NT_COMPOUND, NT_DETAIL
TypeID 2
Name Не используется, если описывает суррогатный ключ, иначе содержит имя атрибута.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца главной таблицы класса.
TabName Название главной таблицы документа.
ColName Название колонки являющейся первичным ключом.
RefLink Не используется, всегда NULL.
Note Не используется, если описывает суррогатный ключ, иначе комментарий для атрибута.

NT_PARENTKEY

Узел является вторичным ключом-ссылкой на родителя. Используется для документов, имеющих иерархическую структуру хранилища. В качестве примера может быть приведена сущность MD, в которой колонка ParentID является как раз таким ключом. Узлы этого типа могут быть вложены только в узлы типа NT_DOC. Так же как и NT_KEY, узлы этого типа служат только для описания структуры хранилища и не предназначены для использования на уровне пользовательского интерфейса. Не может содержать дочерних узлов.

Назначение атрибутов MD при описании узла NT_PARENTKEY.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL и содержит ссылку на узел типа NT_DOC
TypeID 3
Name Не используется.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца главной таблицы класса.
TabName Название главной таблицы класса.
ColName Название колонки являющейся внешним ключом.
RefLink Не используется, всегда NULL.
Note Не используется.

NT_DATA

Атрибут, содержащий данные базового типа (NUMERIC, VARCHAR…). Не может содержать дочерних узлов.

Назначение атрибутов MD при описании узла NT_DATA.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 6
Name Название атрибута для UI.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца таблицы.
TabName Название таблицы.
ColName Название колонки соответствующей атрибуту.
RefLink Не используется, всегда NULL.
Note Комментарий.

NT_NAME

Частный случай NT_DATA, используется для маркировки атрибута в качестве идентифицирующего документ на уровне пользовательского интерфейса, например, при построении списка документов данного класса. В качестве примера можно привести атрибут ‘Название’ существующий в большинстве классов. Не может содержать дочерних узлов.

Назначение атрибутов MD при описании узла NT_NAME.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 4
Name Название атрибута для UI.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца таблицы.
TabName Название таблицы.
ColName Название колонки соответствующей атрибуту.
RefLink Не используется, всегда NULL.
Note Комментарий.

NT_REF

Атрибут-ссылка на другой документ. На физическом уровне это соответствует полю, которое является внешним ключом на главную таблицу другого класса. При описании документа типа для атрибута RefClassID должен быть использован узел типа NT_REF. Не может содержать дочерних узлов.

Назначение атрибутов MD при описании узла NT_REF.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 5
Name Название атрибута для UI.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца таблицы.
TabName Название таблицы.
ColName Название колонки FK соответствующей атрибуту.
RefLink Заполняется NodeID узла типа NT_DOC c описанием класса, на который ссылается атрибут.
Note Комментарий.

NT_COMPOUND

Сложный атрибут, состоящий из нескольких подчиненных атрибутов хранящихся в другой таблице. На физическом уровне это соответствует связи 1 к 1, в которой таблица документа является доминирующей, т.е. ее ключ мигрирует в подчиненную в качестве FK, но не наоборот. Подчиненная таблица в данном случае рассматривается как "продолжение" главной, для хранения дополнительных атрибутов документа.

Назначение атрибутов MD при описании узла NT_COMPOUND.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 7
Name Название атрибута для UI.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца подчиненной таблицы.
TabName Название подчиненной таблицы.
ColName Не используется, всегда NULL
RefLink Не используется, всегда NULL
Note Комментарий.

NT_DETAIL

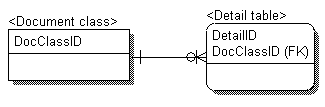

Атрибут, содержащий детализирующую информацию в документах имеющих отношение master-detail (отношение один-ко-многим). Атрибуты, вложенные в узел этого типа, трактуются как колонки таблицы, содержащей детальную информацию.

Назначение атрибутов MD при описании узла NT_DETAIL.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 8
Name Название атрибута для UI.
Tag Кодовое имя атрибута
SchemaName Название схемы владельца подчиненной таблицы.
TabName Название подчиненной таблицы.
ColName Не используется, всегда NULL
RefLink Не используется, всегда NULL
Note Комментарий.

NT_METHOD

Описывает методы класса. Предусмотрены два типа методов:

  • хранимые, реализуются в виде функций и процедур в пакетах PLSQL
  • абстрактные, реализуются приложением

Для хранимых методов в колонках SchemaName, TabName и ColName указываются названия схемы содержащей пакет, название пакета и название процедуры соответственно. Описание абстрактного метода должно содержать NULL во всех трех колонках.

Назначение атрибутов MD при описании узла NT_METHOD.

Атрибут Назначение
NodeID Идентификатор узла, PRIMARY KEY
ParentID Идентификатор узла-родителя, всегда NOT NULL.
TypeID 9
Name Название метода для UI.
Tag Кодовое имя метода
SchemaName Название схемы владельца пакета или NULL для абстрактного метода.
TabName Название пакета или NULL для абстрактного метода.
ColName Название функции или NULL для абстрактного метода.
RefLink Не используется, всегда NULL
Note Комментарий.

Зависимые объекты

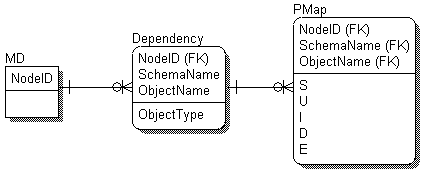

Любой узел в MD может иметь произвольное количество связанных объектов БД (таблиц, представлений и хранимых процедур). ER диаграмма хранилища списка связанных объектов представлена на рисунке:

При назначении прав на узел MD, права на связанные объекты по умолчанию выдаются в соответствии со следующей таблицей:

Привилегия на узел MD/Тип объекта S U I D E
Table S U I D S
View S S S S S
Procedure - E E E E

Существует возможность изменения такого поведения путем установки соответствующих значений в таблице PMap (privilege map).
